4XC金相顯微鏡
- 4XC金相顯微鏡概述
- 4XC-W電腦型金相顯微鏡配置表

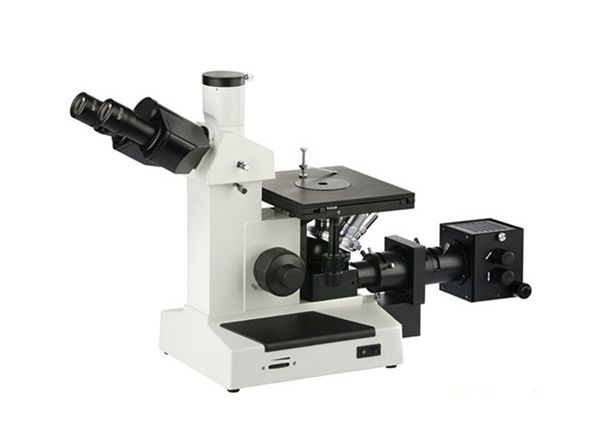

為三目倒置式金相顯微鏡，配置優良的長焦距平場消色差物鏡與大視野平場目鏡， 照明系統采用柯勒照明方式，視場照明均勻。產品結構緊湊，操作方便舒適。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學 研究的理想儀器。
觀察系統 鉸鏈?zhǔn)接^察筒：雙目觀察筒，單視度可調，鏡筒30°傾斜，舒適美觀。三目觀察筒，可連接攝像裝置。目鏡：WF10X大視野平場目鏡， 視場范圍φ18mm，提供寬闊平坦的觀察空間。
機械載物臺 機械移動載物臺，內置可旋轉圓形載物臺板，在進行偏光觀察時刻旋轉圓形載物臺板，以滿足偏光鏡檢的要求。
照明系統 采用柯拉照明方式，孔徑光闌與視場光闌可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可90°調整偏振角，以觀察不同偏振狀態下的顯微圖像。
|
配置 |
整機型號 |
|
|
部件 |
規格 |
4XC-W |
|
光學系統 |
有限遠色差校正光學系統 |
· |
|
觀察筒 |
鉸鏈?zhǔn)诫p目鏡筒，30°傾斜；三目鏡筒，瞳距和屈光度可調。 |
· |
|
目鏡（大視野） |
WF10X(Φ18mm) |
· |
|
WF16X(Φ11mm) |
O |
|
|
WF10X(Φ18mm) 帶十字分化尺 |
O |
|
|
標配物鏡 (長距平場 消色差物鏡) |
PL L 10X/0.25 WD8.90mm |
· |
|
PL L 20X/0.40 WD3.75mm |
· |
|
|
PL L 40X/0.65 WD2.69mm |
· |
|
|
SP 100X/0.90 WD0.44mm （油） |
· |
|
|
選配物鏡 (長距平場 消色差物鏡) |
PL L50X/0.70 WD2.02mm |
O |
|
PL L 60X/0.75 WD1.34mm |
O |
|
|
PL L 80X/0.80 WD0.96mm |
O |
|
|
PL L 100X/0.85 WD0.4mm |
O |
|
|
轉換器 |
滾珠內定位四孔轉換器 |
· |
|
滾珠內定位五孔轉換器 |
O |
|
|
調焦機構 |
粗微動同軸調焦，微調格值：0.002mm；行程(從載物臺表面焦點起）：30mm。粗動松緊可調，帶鎖緊和限位裝置 |
· |
|
載物臺 |
雙層機械移動式(尺寸:180mmX150mm,移動范圍:15mmX15mm) |
· |
|
照明系統 |
6V 20W 鹵素?zé)?亮度可調 |
· |
|
偏光附件 |
檢偏鏡組、起偏鏡組 |
O |
|
濾色片 |
黃色濾色片、綠色濾色片、藍色濾色片 |
· |
|
金相分析系統 |
FMIA2020正版金相分析軟件、索尼芯片300萬攝像裝置、0.65X適配鏡接口、測微尺（具備：規格100x0.01mm、100x0.01cm，校準點d = 0.15mm、d = 0.07mm）。 |
· |
|
電腦 |
惠普商務機 |
O |
